绝缘复合纸系列
(NHN) 聚酯亚胺薄膜聚芳酰胺纤维柔软复合材料性能表

(NHN) 聚酯亚胺薄膜聚芳酰胺纤维柔软复合材料性能表

产品介绍

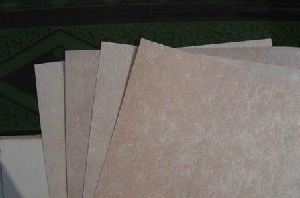

NHN(6650)聚酰亚胺薄膜聚芳酰胺纤维柔软复合材料

    聚酰亚胺薄膜聚芳酰胺纤维纸柔软复合材料,采用二面NOMEX聚芳纤维纸与聚酰亚胺薄膜粘结复合而成。

特点与用途:

    本品耐热等级为H级,具有良好的介电性能和力学性能,在高温下和受潮后力学性能优为突出。用于H级电机、电器的槽绝缘、匝间绝缘、衬垫和H级干式变压器的层间间隔绝缘等。

执行标准:JB/T4062.1-1995

NHN) 聚酯亚胺薄膜聚芳酰胺纤维柔软复合材料性能表

序号

指标名称

单位

指标值

1、

标称厚度

mm

0.15

0.17

0.20

0.23

0.25

0.30

0.35

2、

厚度允许偏差

mm

±0.02

±0.03

±0.04

±0.05

3、

定 量


155±25

175±25

195±30

230±35

260±40

300±45

330±50

4、




纵向

不弯折

N/10mm

≥120

≥140

≥160

≥180

≥200

≥250

≥270

弯折后

≥70

≥90

≥90

≥130

≥150

≥170

≥180

横向

不弯折

≥80

≥90

≥100

≥110

≥120

≥150

≥170

弯折后

≥50

≥70

≥80

≥80

≥100

≥110

≥130

5、

伸长率

纵向

%

≥10

横向

≥8

6、

击穿电压

KV

≥8

≥9

≥10

≥7

≥8

≥9

7、

常态粘结性

不分层

8、

热态粘结性 180±2℃ 10min

不分层 不起泡 不流胶



产品详细介绍:

特点及用途: 采用二面NOMEX聚芳纤维纸与聚酰亚胺薄膜粘结复合而成;
本品耐热等级H级;
具有良好的介电性能和力学性能,在高温下和受潮后力学性能尤为突出;
用于H级电机、电器的槽绝缘、匝间绝缘、衬垫和H级干式变压器的层间间隔绝缘等。
标 准: JB/T4062.1-1995
